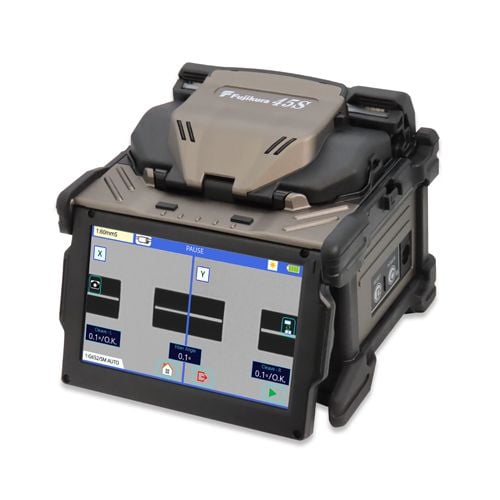

Fusionadora de fibra óptica 45S de Fujikura
La 45S es la empalmadora esencial basada en la tehcnilogía de alineación activa con características de funcionamiento rápido, diseño fácil de usar, funcionalidad versátil y calidad constante.
Descargar Datasheet
Alineación: Revestimiento
Pérdida SM: 0.03dB
Pérdida MM: 0.01dB
Tiempo Fusión: 6/8 seg
Tiempo Hornillo: 21/23 seg
Autonomía: 200 fusiones

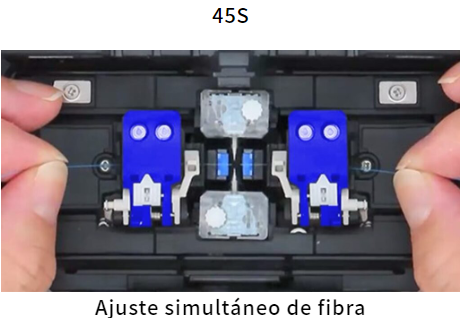

■ Preparación simultánea de fibras:
La fusionadora 45S permite la preparación simultánea de las fibras gracias a la nueva peladora doble de fibra SS05, el nuevo adaptador de fibra AD16 para la cortadora CT50 y el mecanismo de placa de ajuste inteligente de la propia 45S.

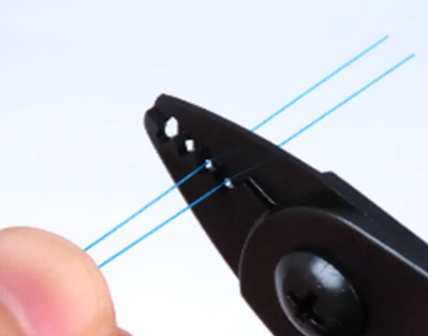

● Pelado simultáneo de fibras:
La peladora de fibra SS05 está equipada con cuatro cuchillas: ① para 2,3 mm, ② para 900 μm, ③ ④ para fibras de 250 μm. El uso de las cuchillas ③ y ④ permite el pelado simultáneo de fibras de 250 μm.
● Corte simultáneo de fibras:

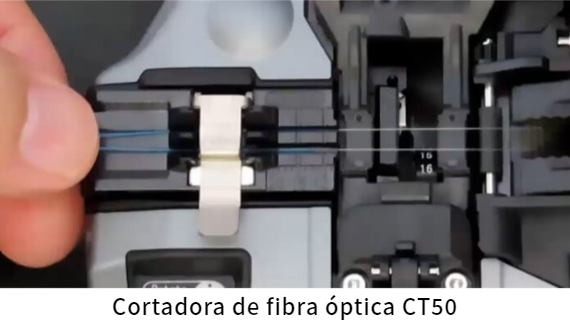

El nuevo adaptador de fibra AD16 para la cortadora CT50 está equipado con dos ranuras. La colocación de una fibra en cada ranura proporciona un corte simultáneo.
Tiempo de transporte de fibra más rápido

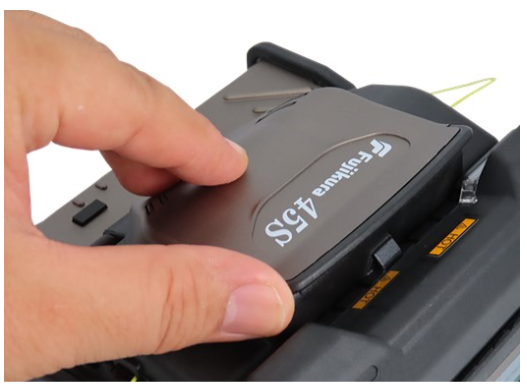

La 45S está equipada con un mecanismo que une el protector contra el viento y la abrazadera de fibra, de modo que cuando abre el protector contra el viento, las abrazaderas de fibra se abren automáticamente.

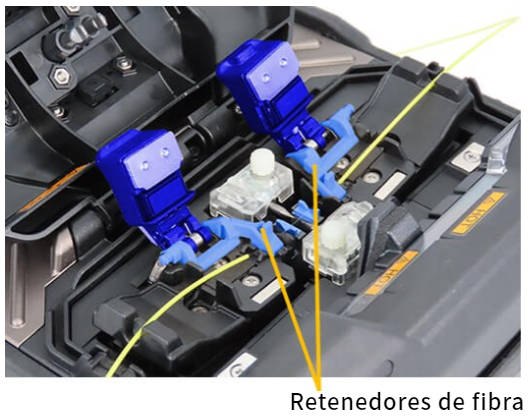

La 45S también está equipada con retenedores, conocidos en nuestros modelos convencionales de fusionadoras. Los retenedores evitan que la fibra salte después de abrir las abrazaderas de fibra.
Estos mecanismos trabajan en conjunto para proporcionar un fácil manejo de la fibra y una reducción en el tiempo que lleva transferir la fibra al calentador.
■ Control Activo de Fusión:

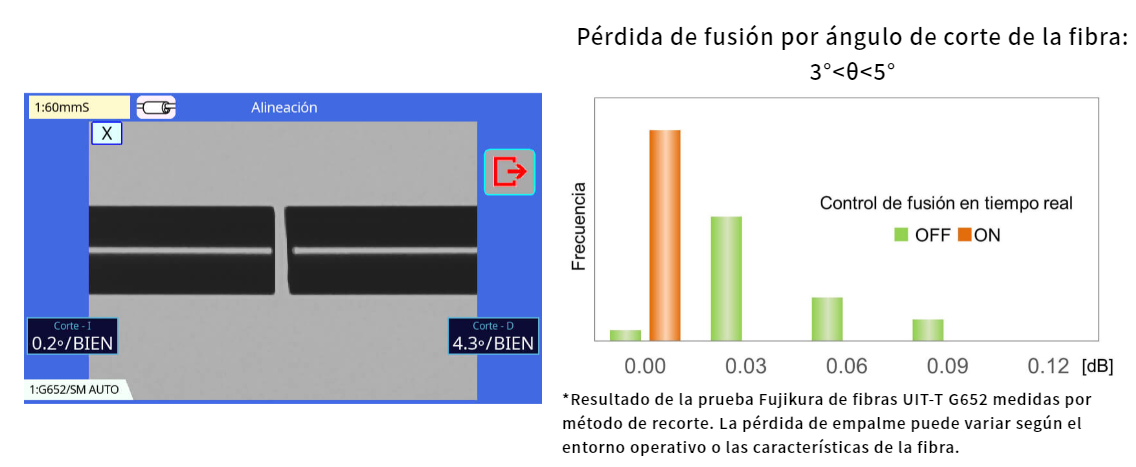

La 45S está equipada con la tecnología de control de fusión activa de Fujikura, que analiza la imagen de fibra durante la fusión y controla la descarga de arco en consecuencia. El resultado es una pérdida de empalme estable independientemente del entorno.

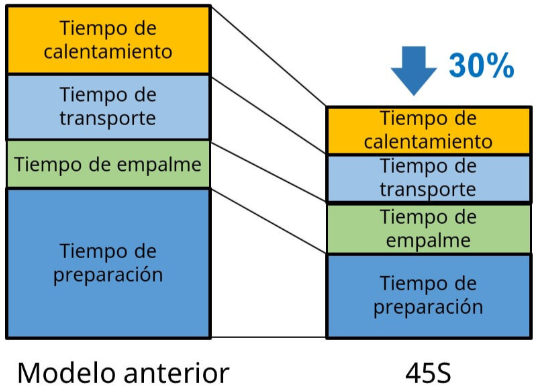

■ Reducción de Tiempo de Operación:
Gracias a la forma en que la 45S agiliza el proceso de preparación, reduce el tiempo de transporte y ofrece un calentamiento más rápido, es un 30% más rápido que la 41S+, a la que reemplaza

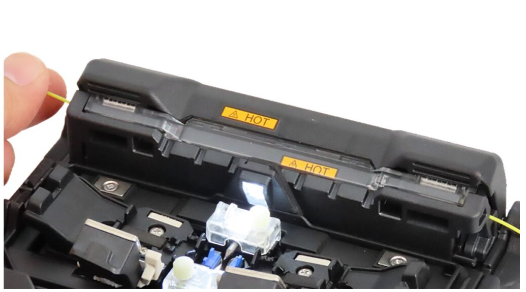

■ Tiempo de calentamiento más rápido:
El calentador para la retracción del manguito de refuerzo está diseñado p ara calentar el manguito de refuerzo entre dos calentadores en la parte delantera y trasera. Acorta un 15% el tiempo de calentamiento en caso de utilizar el manguito FP-03.
■ Fácil posicionamiento del protector:

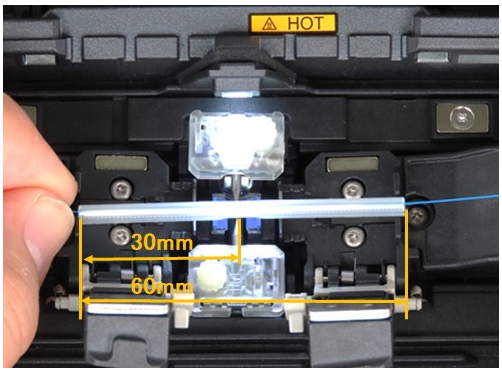

El espacio entre los bordes de la abrazadera de fibra izquierda y derecha es de 60 mm, según la imagen de la izquierda.
Esta distancia permite un fácil posicionamiento del protector, con el punto de empalme colocado en el centro del protector.
La escala en el calentador muestra la guía para otras longitudes de manga, por ejemplo, 40 mm.

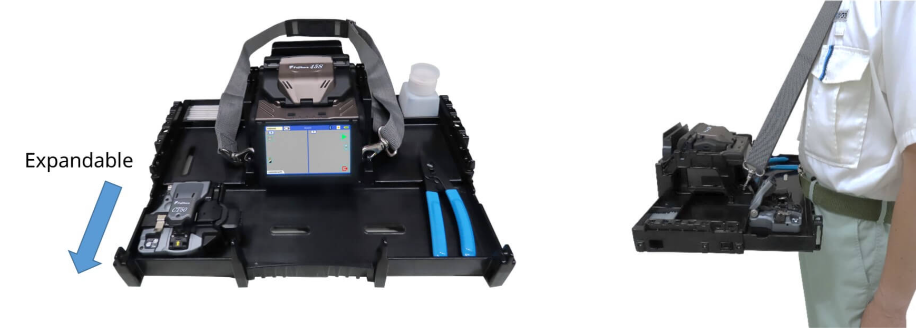

Bandeja de Trabajo
Bandeja y valija de trabajo

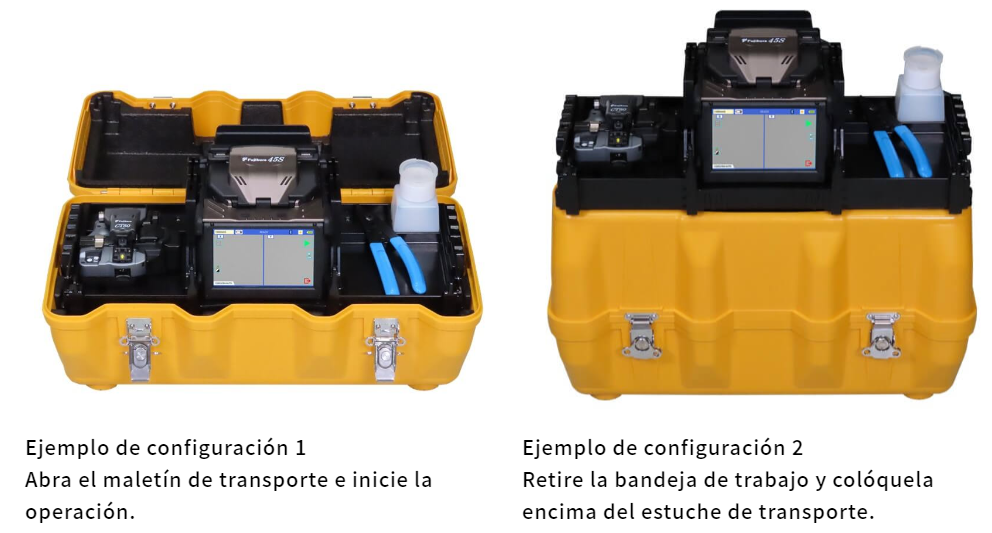

1. Maleta de Transporte:
El maletín de transporte de la 45S proporciona varias configuraciones de uso.
