En comparación con las fibras monomodo, las multimodo suelen tener diámetros de núcleo más grandes (50 ó 62,5 µm), estas características permiten que los rayos de luz viajen en varios ángulos a través del núcleo de la fibra, varios modos que se propagan simultáneamente dentro de él lo que las hace más aptas para aplicaciones locales y de corta distancia. Estas fibras aprovechan fuentes de luz específicas, como LEDs para instalaciones de 10 y 100 Mbps en Ethernet, y VCSEL para instalaciones de 100 Mbps, 1 y 10 Gbps.
Podemos encontrar con núcleos de 2 tipos, las más viejas de 62,5μm y las siguientes de 50μm.
En las fibras multimodo la luz puede viajar de distintas formas, de índice gradual e índice escalonado. La fuente de luz utilizada en las fibras MM es LED y VCSEL.
Fibras Multimodo (MM) – Índice Gradual

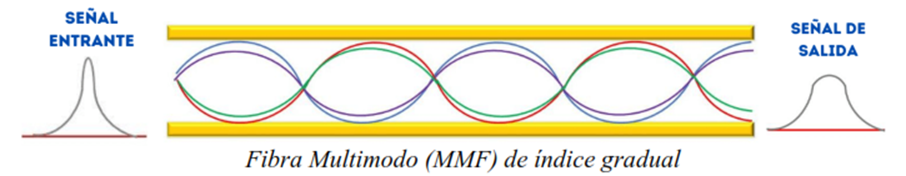

La fibra MM de Índice Gradual tiene un núcleo cuyo índice de refracción disminuye gradualmente desde el centro hacia el revestimiento. Esto hace que la luz viaje en una trayectoria sinusoidal. Aunque los rayos que viajan fuera del centro tienen una ruta más larga, su velocidad aumenta en las áreas de menor índice. Esto reduce la diferencia de velocidad entre los distintos modos de luz, mejorando el rendimiento en comparación con la fibra multimodo de índice escalonado.
Fibras Multimodo (MM) – Índice Escalonado

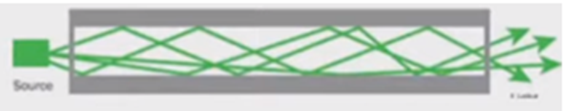

La fibra multimodo de índice escalonado guía la luz mediante reflexión total entre el núcleo y el revestimiento, que tiene un índice de refracción uniforme. El núcleo tiene un diámetro de 50 o 62,5 μm, y el revestimiento generalmente es de 125 μm. Aunque esta fibra es fácil de fabricar, tiene un ancho de banda bajo debido a la dispersión modal. Por ejemplo, una fibra con un ancho de banda de 20 MHz.km puede llevar una señal de 20 MHz a 1 km, 10 MHz a 2 km, o 40 MHz a 0,5 km.

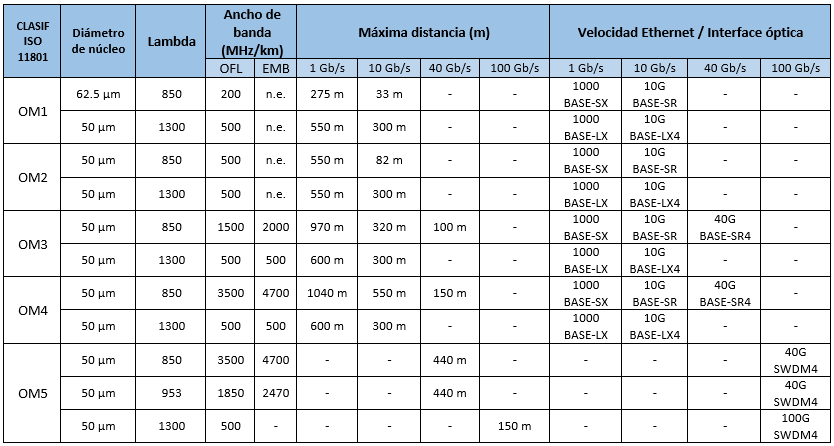

Clasificación fibras ópticas Multimodo(MM)

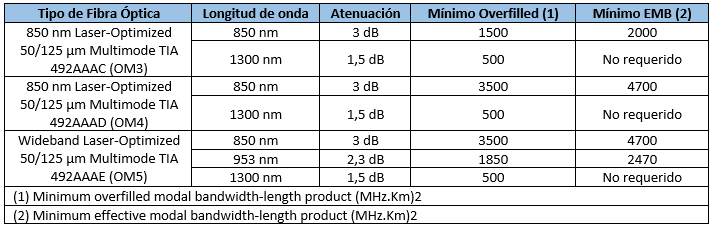

Atenuación en fibras ópticas Multimodo(MM)
Pérdida de inserción y de retorno óptico
Insert loss: La pérdida de inserción máxima es 0,75 dB.
Return loss: Se requiere una pérdida de retorno mínima de 20 dB para conectores multimodo.

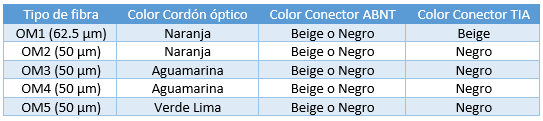

Conectores y cordones MM
Aplicación
Aplicación: Redes de corta distancia.
