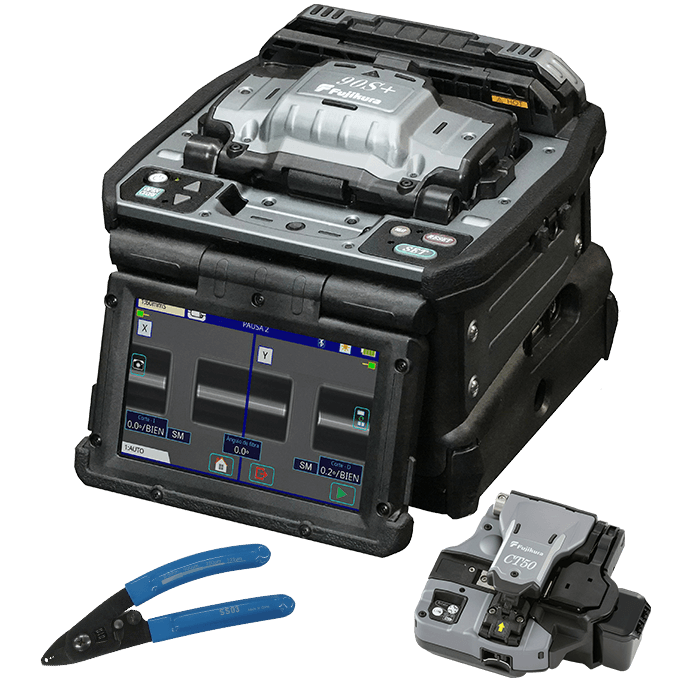

Fusionadora de fibra óptica 90S+ de Fujikura
La 90S+ es un fusionadora de alineación por núcleo, que establece un nuevo estándar en el mercado de empalmes por fusión. La 90S+ está equipada con una gran cantidad de características nuevas y mejoradas, desarrolladas específicamente para permitir tiempos de ciclo de empalme más rápidos con mayor precisión.
Descargar Datasheet
Alineación: Núcleo
Pérdida SM: 0.02dB
Pérdida MM: 0.01dB
Tiempo Fusión: 7/9 seg
Tiempo Hornillo: 9/10 seg
Autonomía: 300 fusiones

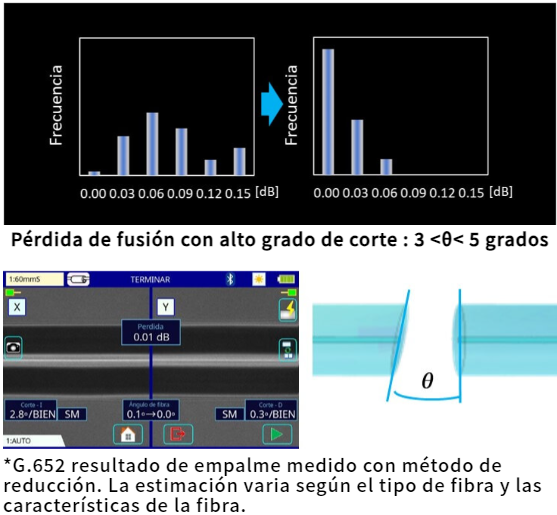

1. Control Activo de Fusión por análisis del corte:
Una de las principales causas de una estimación alta es un mal corte. La 90S+ analiza las dos caras de la fibra para realizar un control óptimo de la fusión. Esta nueva tecnología mejora significativamente la pérdida de empalme y reduce el riesgo de reinstalación.

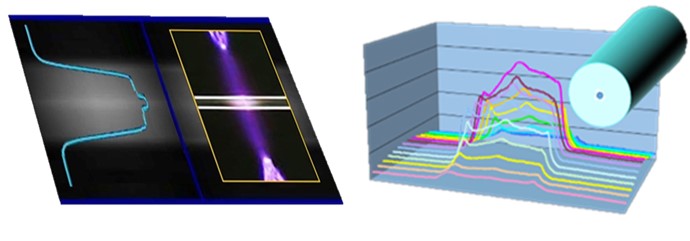

2. Control Activo de Fusión por brillo de la fibra:
La fusión se ve afectada por las variaciones ambientales.
La 90S+ utiliza el control de los parámetros de fusión en tiempo real mediante el análisis de la intensidad del brillo de la fibra durante la fusión. Obteniendo una pérdida de empalme reducida y estable.

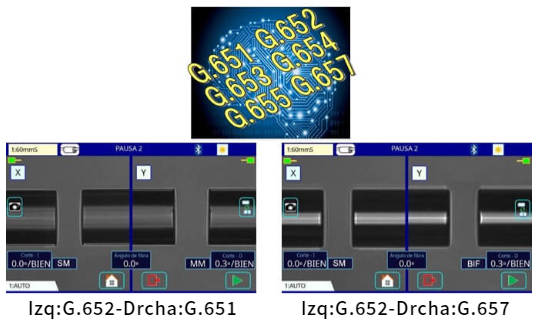

3. Control Activo de Fusión por tipo de fibra:
Los parámetros de fusión adecuados pueden diferir según el tipo de fibra. La 90S + aplica automáticamente los parámetros de empalme óptimos según el tipo de fibra.
Calidad de Fusión Mejorada

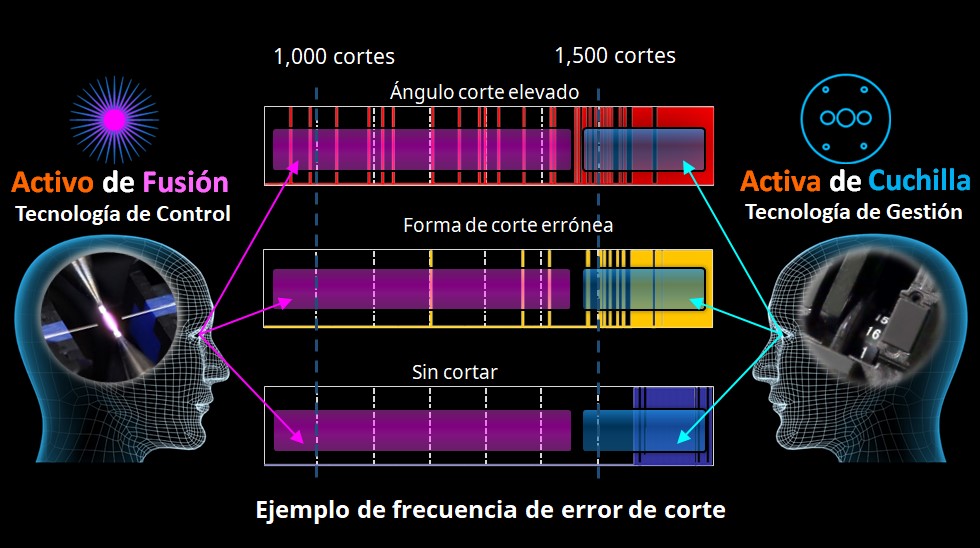

Los siguientes gráficos muestran el número de cortes en la línea horizontal con una frecuencia de ángulos de corte altos, mala forma de corte y sin corte en absoluto. Cuando aumenta la frecuencia de ángulos de corte fuera de rango, la tecnología de gestión Activa de Cuchilla puede detectar este punto de relación creciente y rotar la posición del disco automáticamente. La tecnología de gestión Activa de Cuchilla reduce significativamente la frecuencia de aparición de ángulos de corte fuera de rango, pero incluso cuando esto sucede, la tecnología de control Activo de Fusión puede reducir las altas pérdida de fusión mediante un control preciso de la misma.
La 90S + puede minimizar la aparición de una pérdida de fusión elevada y así contribuir a reducir el riesgo de reinstalación al usar estas 2 tecnologías clave juntas.
Funcionalidades Mejoradas

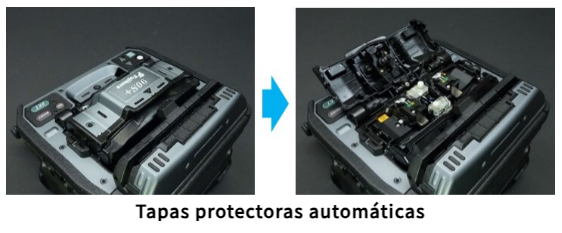

1. Tapas Protectoras Automáticas:
Las funciones automatizadas más rápidas de la fusionadora 90S+ reducen los tiempos de instalación. Con esta máquina, un operador puede completar todo el proceso de fusión sin tocar la 90S y solo moviendo la fibra.

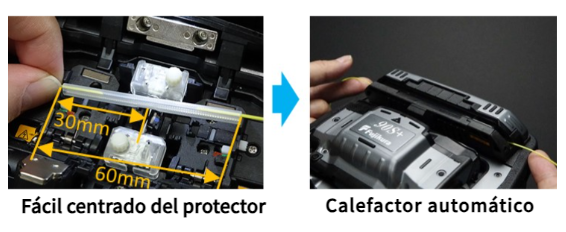

2. Fácil Centrado del Protetor:
La forma de la abrazadera está optimizada para el protector de 60 mm de longitud. La longitud desde el punto de fusión hasta el borde de la abrazadera es de 30 mm. Por lo tanto, facilita el centrado del protector sobre la fusion, usando el dedo como punto de referencia.

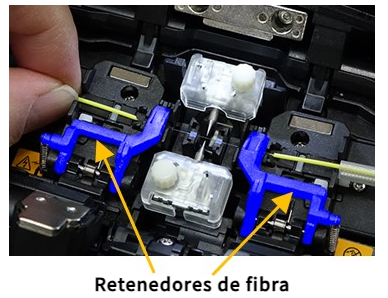

3. Retenedores de Fibra:
Los retenedores de fibra mejoran las operaciones automatizadas. Cuando las abrazaderas se abren automáticamente después de cada fusión, los retenedores de fibra sujetan suavemente la fibra fusionada para evitar que salga volando. Los fijadores se sueltan cuando el operador levanta la fibra.
4. Reducción de Tiempo de Operación:

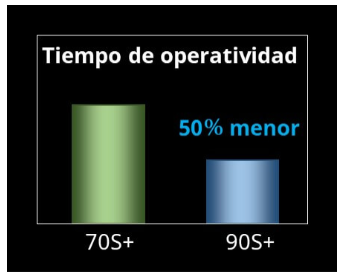

El calentador también equipa sistema de sujeción automático. Debido todas estas funciones, la fusionadora 90S+ puede reducir el tiempo de operación en un 50% respecto al modelo anterior.

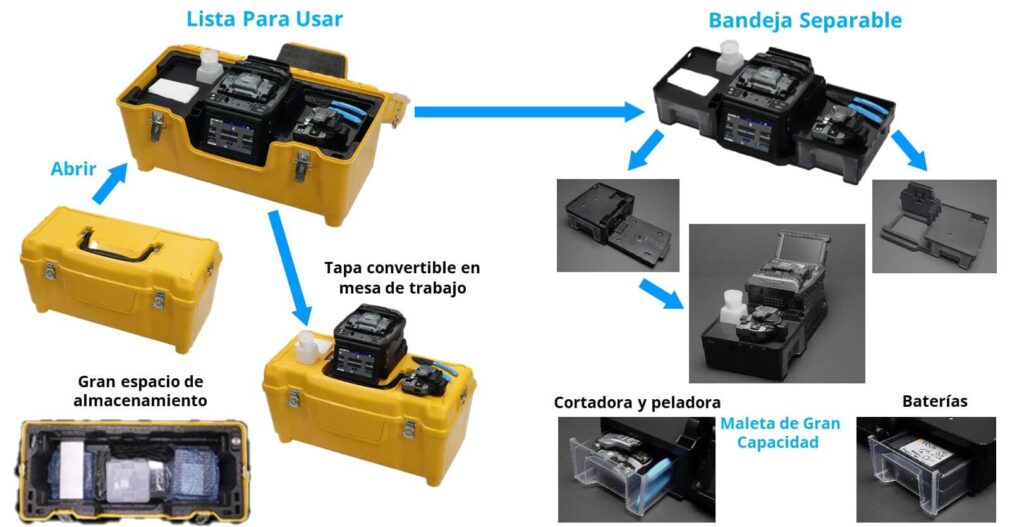

Bandeja y valija de trabajo
1. Maleta de Transporte:
Hay varias formas de utilizar la maleta de transporte 90S. La 90S+ está lista para usar con solo abrir el estuche, pero también es posible usar la tapa de la maleta o solo con la bandeja de trabajo, según el entorno de trabajo.
2. Bandeja de Trabajo:
La bandeja de trabajo de nuevo diseño tiene muchas funciones. Hay dos cajones para almacenamiento siendo lo suficientemente grandes para almacenar herramientas o paquetes de baterías. Además, la bandeja de trabajo se puede dividir en dos, por lo que se puede configurar para adaptarse a su espacio de trabajo.
