Los conectores ópticos de fibra óptica emergen como componentes cruciales, facilitando una conexión precisa y eficiente en entornos donde la velocidad y la fiabilidad son imperativas. Estos conectores no solo sirven como interfaces para unir fibras ópticas, sino que también desempeñan un papel esencial al posibilitar la conexión a equipos y dispositivos electrónicos. Funcionan como puntos de entrada y salida para las señales ópticas, garantizando una transmisión de datos fluida y de baja pérdida.

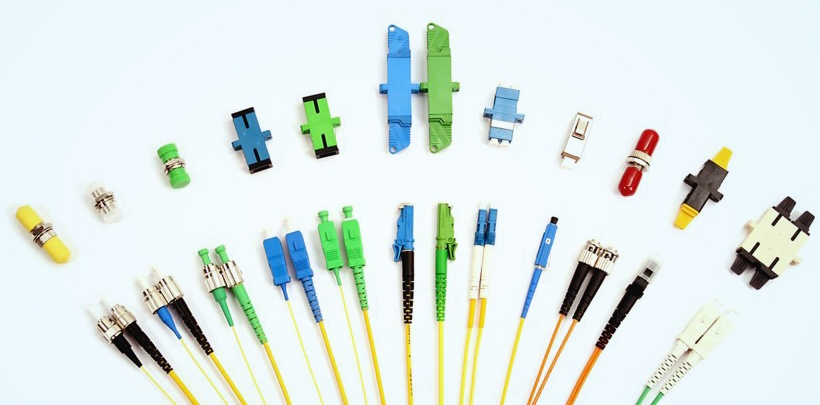

Hay de distintos tipos de conectores, cuerpos y férulas que sirven para distintos tipos de aplicaciones.

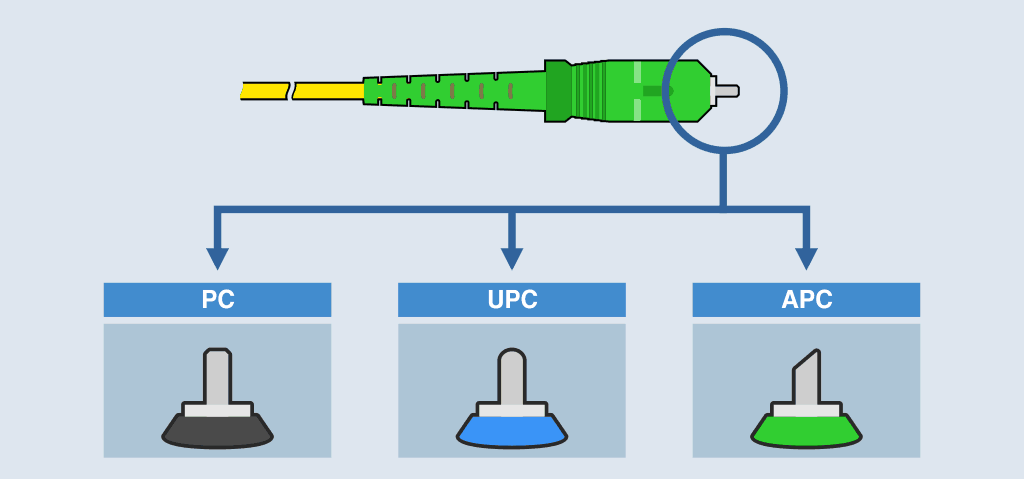

Tipos de férulas
Los 3 tipos de pulidos de férulas más comunes en fibra óptica son:
Conectores PC – (Physical Contact):
Descripción: Los conectores PC tienen una superficie de contacto ligeramente curvada, lo que ayuda a reducir la reflexión de retorno. Se utilizan en sistemas de comunicación de datos, redes de área local (LAN) y otras aplicaciones donde se necesita un buen equilibrio entre rendimiento y costo.
Color del cuerpo: Negro.
Conectores UPC – (Ultra Physical Contact):
Descripción: Similar a los conectores PC, los conectores UPC tienen una superficie de contacto curvada, pero con una pulida más precisa y suave. Esto reduce aún más las reflexiones de retorno. Se utilizan en aplicaciones que requieren una pérdida de inserción baja y una atenuación de retorno mínima, como sistemas de transmisión por fibra óptica de alta velocidad y redes de telecomunicaciones.
Color del cuerpo: Azul.
Conectores APC – (Angled Physical Contact):
Descripción: Hoy en día los conectores APC son los más comunes en aplicaciones de fibra óptica, poseen una superficie de contacto curvada, pero con un ángulo oblicuo de 8º aproximadamente. Este ángulo ayuda a minimizar las reflexiones de retorno, lo que mejora la pérdida de inserción y la atenuación de retorno. Se utilizan en aplicaciones que requieren un rendimiento óptimo en términos de pérdida de señal y reflexiones, como sistemas de transmisión de televisión por cable y aplicaciones de telefonía.
Color del cuerpo: Verde.

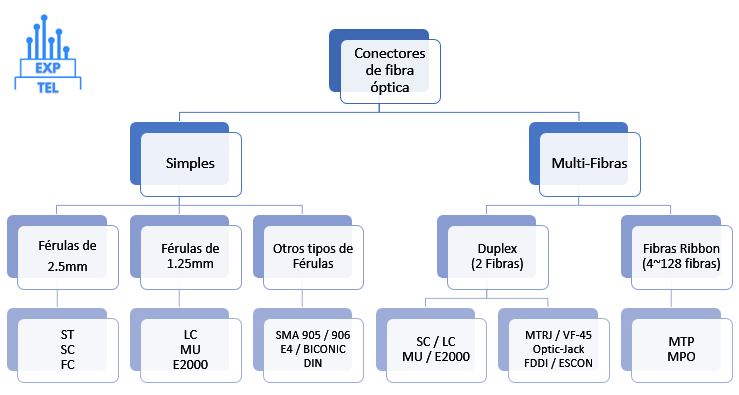

Tipos de Conectores

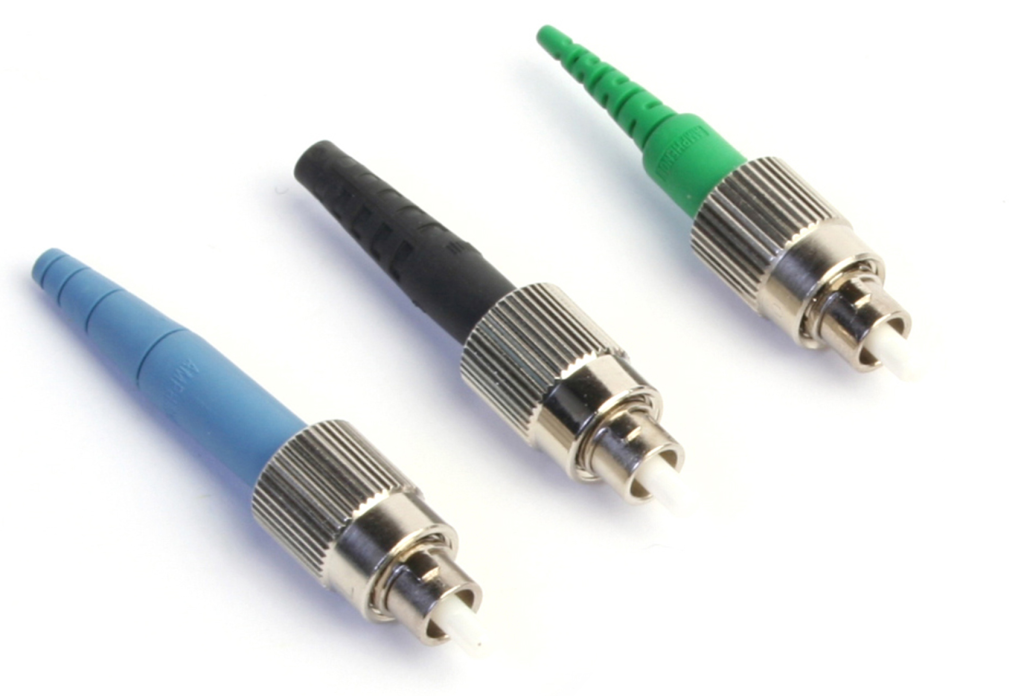

- Conector FC: (Ferrule Connector). Diseño Roscado, uno de los primeros conectores, se usa en instalaciones con movimiento porque resiste bien las vibraciones. También en CATV y en instrumentos de precisión. Se usa en fibras monomodo principalmente aunque hay un modelo para multimodo.
Pérdidas de inserción: 0,3 dB aprox.
Colores: UPC con cuerpo azul, APC con Cuerpo verde y PC/Multimodo con cuerpo negro.
Férula: 2.5mm

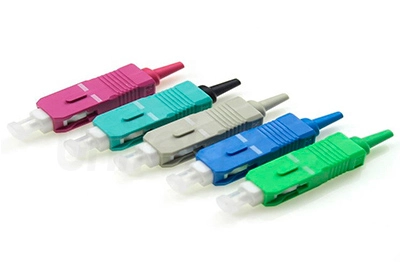

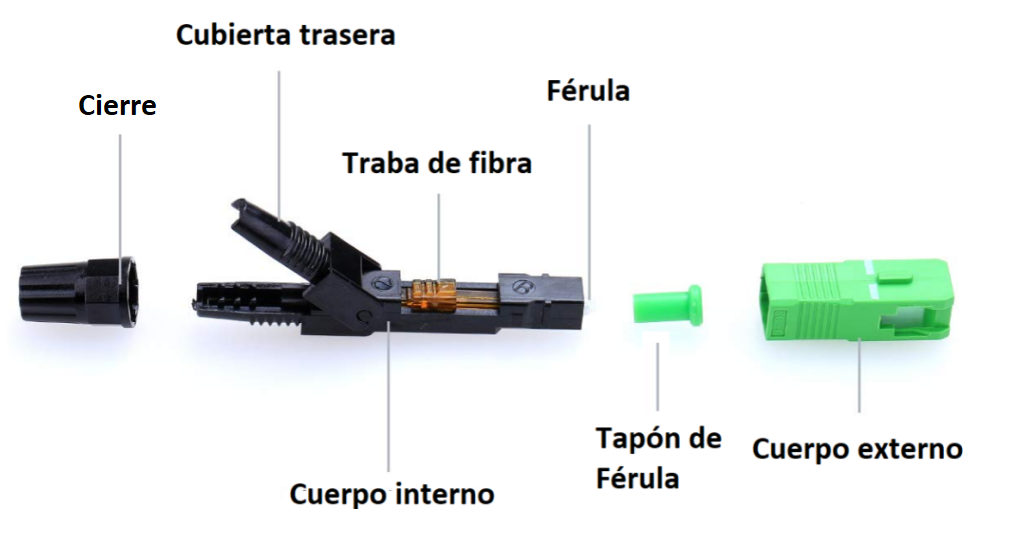

- Conector SC: (Square Connector o Suscriptor Connector). Por ser de bajo coste, es de los más usados. Se conecta rápidamente por presión. Pérdidas de inserción de 0,25 dB aprox.
Colores: Azul (Monomodo UPC), Verde (Monomodo APC) y Beige (Multimodo).
Férula: 2.5mm.

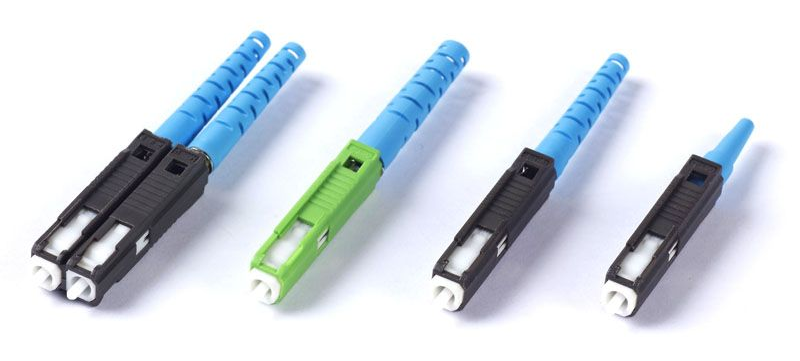

- Conector MU: (Miniature Unitube). Similar al conector SC aunque un poco más compacto, El conector MU encontró su nicho en entornos donde la densidad y el espacio son factores críticos.
Colores: Azul (Monomodo UPC), Verde (Monomodo APC) y Beige (Multimodo).
Férula: 1.25mm.
- Conector E2000: Es conocido por su diseño compacto y seguro. Tiene un mecanismo de cierre tipo snap-in que proporciona una conexión segura y estable. Incluye una cubierta protectora integrada para evitar la contaminación cuando no está en uso. Colores: Azul (Monomodo UPC), Verde (Monomodo APC) y Beige (Multimodo).
Férula: 2.5mm.

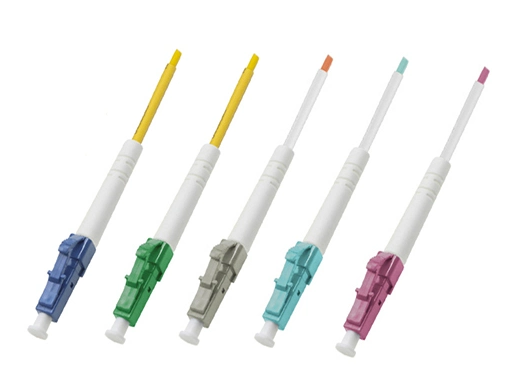

- Conector LC: (Lucent Connector). Se conecta de manera similar al RJ45 y es más delgado. Así que es perfecto para entornos de red con muchos conectores racks. Se usa en fibras monomodo y multimodo. Pérdidas de inserción 0,10 dB aprox.
Colores: Azul (Monomodo UPC), Verde (Monomodo APC) y Beige (Multimodo).
Férula: 1.25mm.

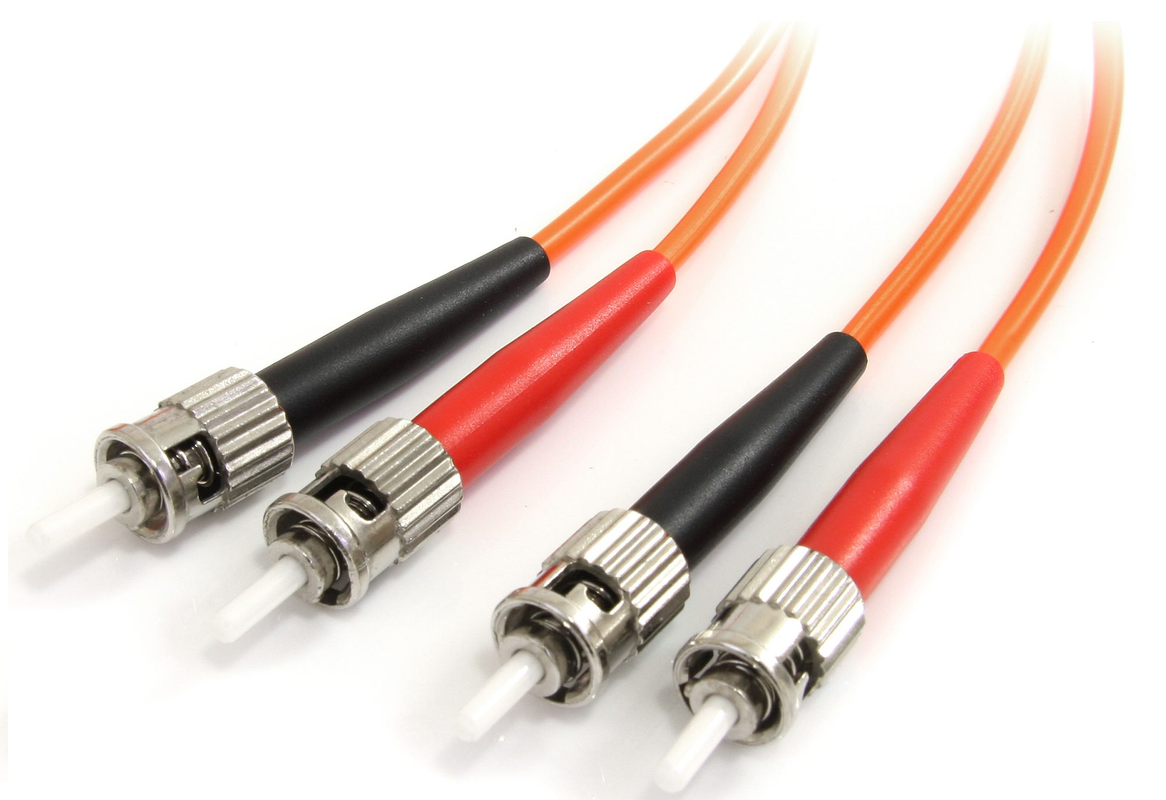

- Conector ST: (Straight Tip). Se usa en redes corporativas, militares y entornos corporativos. Se usa en fibras multimodo. Pérdidas de inserción 0,25 dB aprox.
Conectores MTP/MPO
Los conectores MPO (Multi-Fiber Push-On) y MTP (Multi-Fiber Termination Push-on) son tipos de conectores de fibra óptica diseñados para simplificar y optimizar la conexión de múltiples fibras en una única interfaz. Estos conectores son especialmente útiles en entornos donde se requiere una alta densidad de conexiones, como en centros de datos y aplicaciones de transmisión de datos a gran escala.

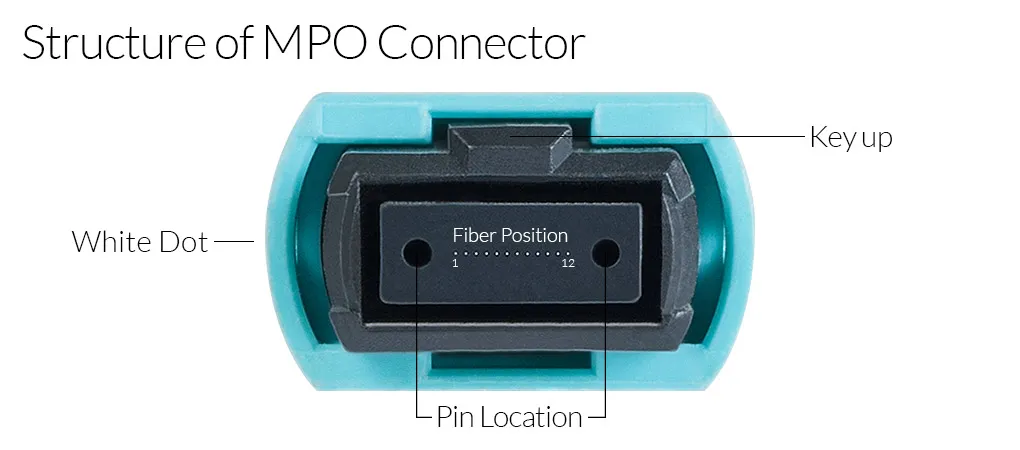

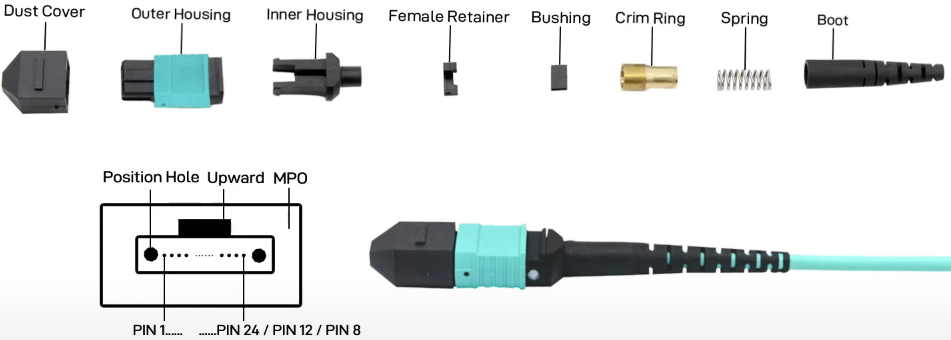

El conector MPO (Multi-Fiber Push-On) Este conector permite la conexión simultánea de múltiples fibras, optimizando el espacio y facilitando la administración ordenada de cables. Su diseño modular ofrece flexibilidad, adaptándose a diversas necesidades, desde conexiones de 12 fibras hasta configuraciones más expansivas de 24 o 48 fibras. La conexión push-on garantiza una instalación rápida y eficiente, convirtiéndolo en la elección preferida en centros de datos y aplicaciones de alta densidad.
El conector MTP (Multi-Fiber Termination Push-on) es una marca registrada de US Conec, a menudo se utiliza como término genérico para referirse a conectores MPO. Este conector destaca por su versatilidad y eficiencia en entornos que requieren conexiones rápidas y precisas de múltiples fibras. Con capacidades para adaptarse a diversos modos y tipos de fibra, el MTP juega un papel fundamental en la facilitación de sistemas de transmisión de alta velocidad y en la evolución continua de las redes de centro de datos.
